一、概述

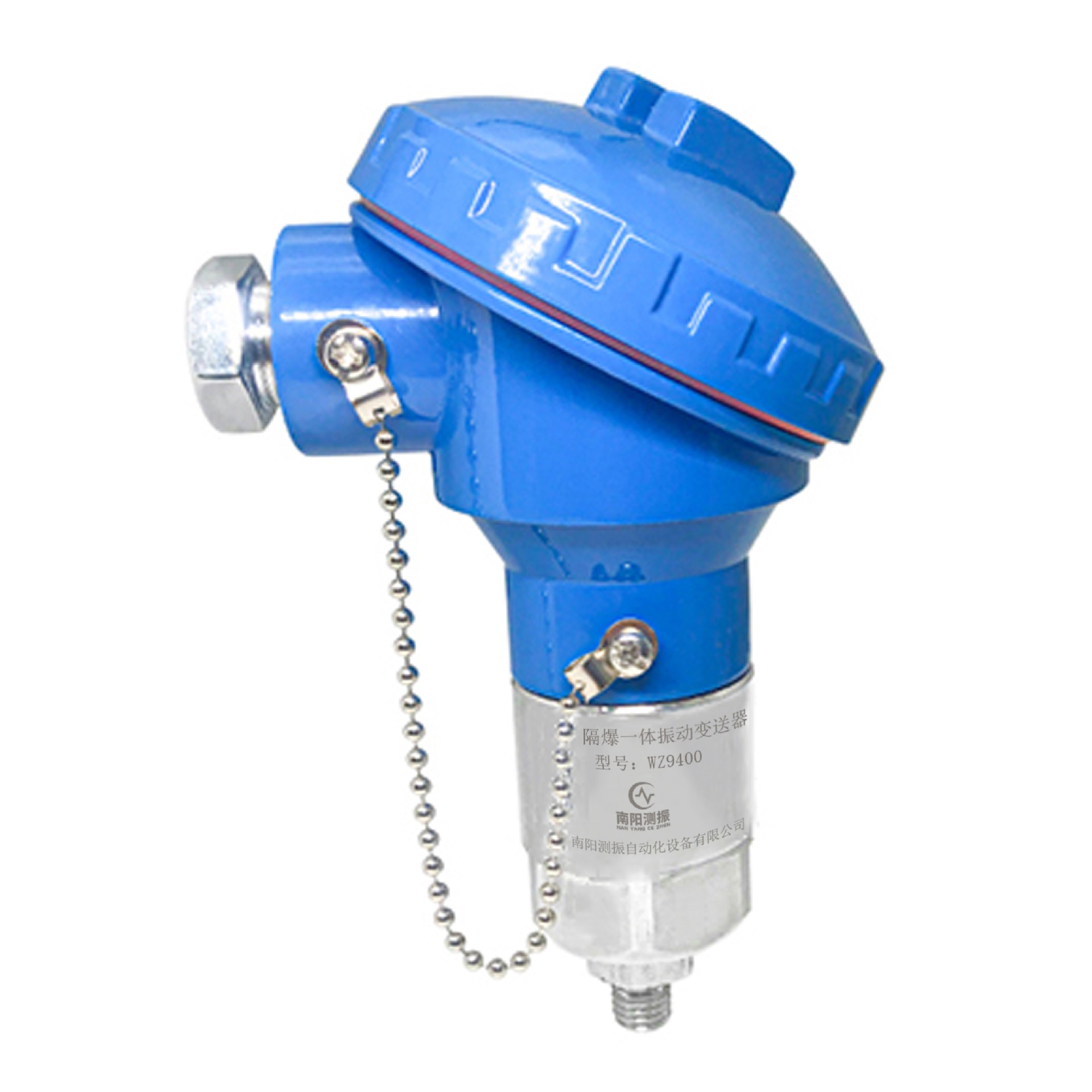

WZ9400 防爆一体振动变送器为我公司研发的微型变送器， 主要由压电敏感元件及测量、转换、积分、放大、变送等主要电路 组成。其各项指标均满足《ISO2954-1975》和《GB13824-1992》中 提出的各项要求。它在原压电式加速度传感器的基础上，增加了内 置精密积分电路，实现速度量的输出，具有动态特性优良、频响宽、 使用寿命长、外观小而精致的特点。本产品具有接线容错保护，稳定性好，抗干扰能力强等优良特性。
二、主要技术参数
测量范围：振动速度 0-100mm/s(*大可选)
振动加速度 0-50g (*大可选)
振动位移 0-8000um(*大可选)
输出方式：4-20mA 两线制
响应频率：2Hz-2000HZ（加速度量）
5Hz-2000HZ（速度量）
10Hz-2000HZ(振动位移量）
速度方向：从底部到传感器（正向）
环境温度：-40℃~+60℃
精 确 度：±5%
供电电压：+24VDC
可承受*大冲击力：2000g
压电材料：PZT-5
防护等级：Ip65
重 量: 约 110g
外壳材料：不锈钢
防爆等级：EX D IIB T6 Ga

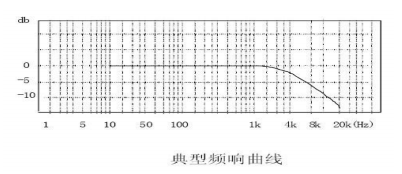

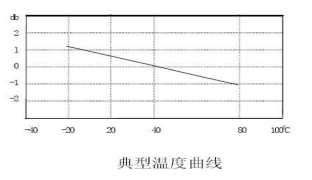

三、温度及频响曲线

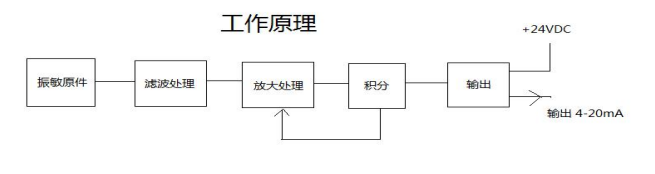

四、原理图
