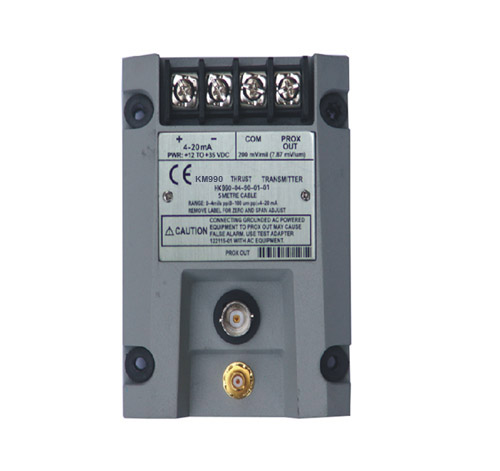

KM990轴振动变送器

采用输入、输出全隔离型KM990两线制轴振动变送器监测/保护装置,(与本特利同类产品直接替代和互换,即探头、电缆、变送器型号相同即可兼容。)并且无需修改DCS等采集设备硬件和软件设置。许多设备改造项目均采用我公司KM990系列产品,突出的优势为用户降低技术风险。

在线咨询全国热线
13037606966

系统概述

采用输入、输出全隔离型KM990两线制轴振动变送器监测/保护装置,(与本特利同类产品直接替代和互换,即探头、电缆、变送器型号相同即可兼容。) 并且无需修改DCS等采集设备硬件和软件设置。许多设备改造项目均采用我公司KM990系列产品,突出的优势为用户降低技术风险,无需再更换昂贵的采集系统即可完成设备监控的更新,相对比较老的设备采用三线制变送器时具有一定不兼容的风险。如对辅机设备:送风机、引风机、一次风机、二次风机、空分机、齿轮机、磨煤机、离心泵、给水泵、循环水泵进行位移状态进行实时监测/保护。

它测量准确、稳定可靠。KM990轴振动变送器能识别机器的真实振动信号,能滤除一切外界干扰杂波,变送器采集/输出的数据能真实反应机组的动态特性。

变送器可选用35mm导轨安装或者螺丝钉安装两种方式,变送器安装在防护箱,防护箱可以放置在所测量设备的旁边,新型的专用防护箱采用德国原装进口机箱,美观实用,经久耐用,机箱符合防暴标准,其防护等级为:IP66/IP67,机箱具有防水、防尘、防油污、防酸碱等优良特性,该机箱采用工程塑料螺丝钉壁挂固定

KM990轴振动变送器直接和电涡流传感器探头相连,中间不需前置器调理器,直接输出工业标准的4-20mA电流信号可直接接入DCS或其他相关系统。

一、主要功能

■信号输入、输出全隔离,抗干扰能力强。

■间隙输出(GAP.COM):指示被测体静止和动态是的位置状态,间隙电压-2VDC-18VDC

■对应振动信号0~Fum),输出420mA

■信号调理器电源:24VDC±10%,纹波小于10mv

二、主要技术指标

■传感器输入:KM1100系列电涡流传感器

■轴振传感器输入点数:2个点

■系统输入/输出转换精度(含传感器):

■记录输出:优于±1.0%(全量程) 0~65

■显示:优于±1.0%(全量程) 0~65

■量程:0125um

■输出:标准信号:420mA;

电源管理:每一个信号调理器电源独立工作,互不影响。

安装方式:标准35mm导轨安装或螺钉安装


三、传感器部分

KM1100系列φ8和φ5电涡流传感器主要应用相对轴振动测量、偏心测量、轴向位移测量、转速测量等。

KM1100φ8和φ5系列电涡流传感器线性度、灵敏度误差、温度漂移性都能达到本特列原装传感器技术指标;测量范围宽、灵敏度高、分辨率高、响应速度快、抗干扰能力强、不受油污等介质的影响、结构简单等优点。在本方案中,采用 KM1100系列φ8和φ5电涡流传感器测量轴振动。传感器的前置器内置在KM990振动变送器内,探头、延伸电缆直接连接信号调理器。


四.系统组成采用KM990两线制振动变送器


▲输入/输出信号全隔离,抗干扰能力强,采集信号真实可靠。

KM990两线制轴振动变送器系统包含电涡流探头电缆长1、延伸电缆长6

KM990两线制轴振动变送器取消了传统的外部前置器,减少了前置器的接线环节,减少了故障率,它将传统的外部前置器和仪表部分的滤波、信号检波、逻辑信号、信号输出等功能模块化,增强了系统的集成度,提高了系统的可靠性、体积小,安装方便(有标准35mm轨道安装或螺钉安装方式供选择)。

KM990两线制轴振动变送器外接φ8mm或φ5电涡流传感器系统,传感器灵敏度为7.87V/mm

KM990轴振动变送器系统是一个需电源供电的两线制环路的变送器,该变送器将电涡流传感器系统的前置器和信号调理器组合在一起。他提供了一个理想的解决办法,即将传感器系统采集到的振动信号转化为相对应的420mA信号,该变送器可直接输DCS系统。

主要功能

●缓冲输出(BUF有经缓冲的传感器原始信号输出,缓冲信号与间隙电压共用一个接线端子。

0125um对应输出420mA

DCSPLC可直接给变送器供电,不需要外部电源。

五、集中、方便的安装装置

为了方便现场更好的使用、安装这套装置,我们通常将每台辅机的2个振动监测KM990变送器组装在一个工业现场专用的屏蔽箱内,整个屏蔽箱采用墙挂式或现场就地安装供实际选择。该整体装置现场防护等级达到IP67

KM990外形尺寸图如下:



轴位移监测(输出4-20mA和缓冲信号)

4-20mA)到DCS系统

报警,跳机输出
























就地信号来源





六.选型说明

六.选型说明

探头选型说明:

KM990T-- XX - XX - XX –XX–XX

A B C D E

A探头直径

05 5mm

08 8mm

B探头长度

05 50mm

10 100mm

C无螺纹长度

01 10mm

02 20mm


D螺纹规格

01 M10*1

02 M16*1

其他特殊定制

E安装方式

01 标准安装

02 正装

03 反装

04 法兰安装


KM990- XX - XX - XX –XX

A B C D


Bently变送器型号规格:990- XX - XX - XX -XX

A B C D

A量程范围:

04 0100um p-p

05 0125um p-p

06 0200um p-p

07 0300um p-p

B系统长度选型 :

50 5.0m(16.4feet)

70 7.0m(23.0feet)

C安装方式:

01 35mm导轨安装

02 螺钉安装

03 导轨方式和螺钉安装

D认证:

00 不要求

05 防爆认证
