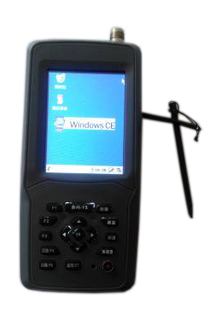

WD61便携式振动巡检仪

一、用途及适用范围

WD61便携式振动巡检仪由加速度传感器和具有峰值检波功能的智能测量仪表组成。该仪表采用液晶显示，并可实时存储0-999共1000个测点数据.由于它既有体积小、不需外接电源、工作稳妥定可靠、读数直观、在测量现场可以免除人工记录，与PC机通讯实现数据化管理的特点，因此特别适合于电力、石油、化工等系统的汽轮发电机组、电动机、压缩机、泵等设备振动的巡回检测和数据管理。

二、产品特点

1、 配接三角剪切式压电加速度传感器

2、 内置红外测温传感器

3、 内置非接触光电转速传感器

4、 内置条码扫描传感器（一维条码）

5、 内置RFID读卡器ISO14443A/B

6、 内置300万像素摄像头（现场照相）

7、 IP64(防水防尘）设计

三、技术参数

四、测量量程，频程和频响误差

五、使用说明

1、电池安装

 打开仪表背面电池盒盖，将6F22型9V叠层电池装入电池盒，注意电池正负极性，然后盖上盖子。

2、仪表主机软件安装

双击“SETUP.EXE”,按“下一步”即可，密码可随意输入。

完成安装后在桌面产生一个快捷方式：。

3、USB转RS232串口驱动程序安装

主机软件安装完成后，还需安装USB转RS232串口驱动程序，可通过“开始”->“程序”->“CUT-61 测振仪”->“USB驱动”进行安装。

4、仪表主机界面操作模式

WD61操作模式有两种，分别为全功能模式和局部功能模式。

全功能模式：此种操作方式方便用户在不同时间对同一设备进行检测，获得多组测量数据。

局部功能模式：此种操作方式方便多个用户对多台旋转设备进行分别测量，并获得不同的测点数据。

两种方式均通过PC软件进行设置。有关两种方式的详细介绍如下，请用户仔细阅读后根据实际测量需要来选择合适的模式进行测量。

A.全功能模式

全功能模式下，WD61便携式振动巡检仪能够测量和保存0-999共1000个测点的数据。用户可以通过“↑”、“↓”箭头查看相应的历史数据，可以通过“单位”键改变当前测量的类型，如果发现历史数据有误，可以在相应的位置上重新测量和存储，并且可以通过USB接口把表内的数据传输到PC机，并保存在excel文件中，保存的文件名为PC机获取WD61 测振仪数据时的时间。

      ●具体操作：

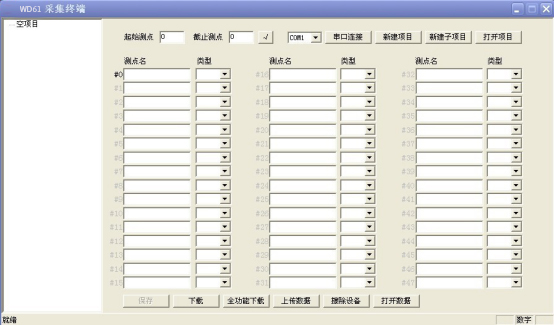

全功能设置：

1. 点击“串口连接”

2. 点击“全功能下载”

3. 实现全功能模式。

● 数据传输：

1. 点击“串口连接”

2. 点击“上传数据”

3. 提示数据上传完毕

       4.点击“打开数据”，查看当前上传的数据。文件名类似“2010-03-15

         13-07-13.xls”。

B.局部功能模式

局部功能模式下，WD61便携式振动巡检仪能够测量和保存*多48个测点的数据。用户可以通过“↑”、“↓”箭头查看相应的历史数据，但不可以通过“单位”键改变当前测量的类型，如果发现历史数据有误，可以在相应的位置上重新测量和存储，并且可以通过USB接口把表内的数据传输到PC上，并保存在excel文件中。和全功能模式不同，局部功能模式可以使用多台设备分别测量不同的测点，并通过PC软件获取各个设备的数据到同一个excel文件中，以便于对数据的进一步处理。

● 具体操作：

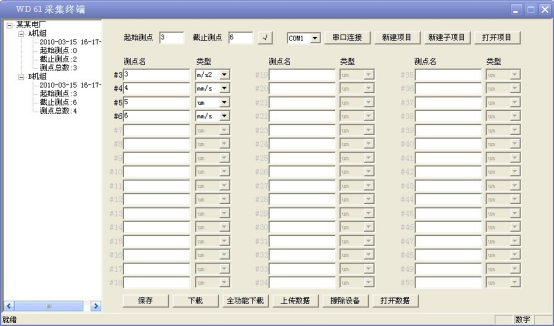

局部功能设置：

1.点击“新建项目”，输入项目名称，例如“某某电厂.Prj”

2.点击“新建子项目”，输入子项目名称

3.在“起始测点”和“截止测点”填入相应的测点，点击“√”

4.在相应的测点填入测点名称和测点类型。

5.点击“保存”完成子项目的建立

6.同样方式可建立多个子项目

7.点击“串口连接”

       8.选中其中一个子项目

       9.点击“下载”即可。

● 数据传输：

1. 点击“串口连接”

2. 点击“上传数据”

3. 提示数据上传完毕

4. 点击“打开数据”，查看当前上传的数据。文件名类似“某某电厂.xls”。

六、其它功能

擦除功能：可擦除当前设备的测点数据，但不擦除设备的测点参数。

七、测量方法

将传感器吸附到被测物体的振动垂直截面（用磁座吸附式）或（采用探针进行测量，注意探针与被测体一定要相互垂直，否则会影响测量准确度），将连接传感器的信号线插入仪表左方“传感器输入”插口，按下“测量”键完成振动的测量，按下“存储”键实现数据的本地存储，并且系统自动指向下一个测点。在全功能模式下，可按下“单位”键，改变测量单位后进入测量。

双测头配件如下所示：

八、保养

1、仪表可能由于传感器信号线损坏或接触不良而无显示，应经常检查导线状况

2、传感器芯体采用全封闭结构，除信号传输线外，不可自行拆卸

3、仪表长期不用，请将电池取出，以免仪表受蚀。

九、常见故障排除
