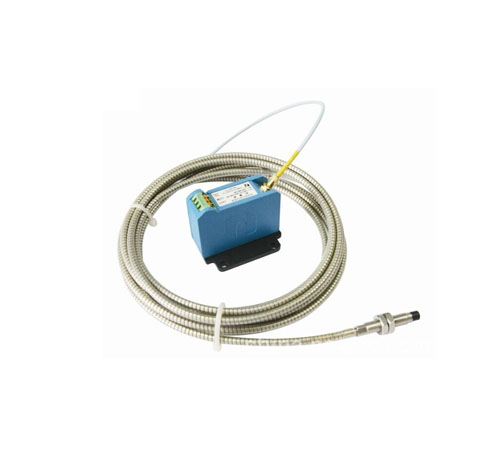

KM1100分体电涡流位移传感器

KM1100电涡流位移传感器能测量被测体（须是金属导体）与探头端面的相对位置。由于其非接触测量、长期工作可靠性高、灵敏度高、抗干扰能力强、响应速度快、不受油水等介质的影响，常被用于对大型旋转机械的轴位移、轴振动、轴转速等参数进行长期实时监测，可以分析出设备的工作状况和故障原因，有效地对设备进行保护及进行预测性维修。可测量位移、振幅、转速、尺寸、厚度、表面不平度等。从转子动力学、轴承学的理论上分析，大型旋转机械的运行状态主要取决于其核心——转轴，而电涡流位移传感器能直接测量转轴的状态，测量结果可靠、可信。

一、简介
KM1100系列电涡流位移传感器的**科技：
1、“线圈*佳温度稳定性参数匹配”技术保证良好的探头温度稳定性；
2、采用新型PPS工程塑料通过“二次注塑”工艺，保证良好的探头密封性、尺寸稳定性和互换性，工作温度范围扩展到-50℃～+175℃；
3、“变形联接”工艺组合，更高探头强度、可靠性；
4、“深度负反馈稳定谐振回路”技术，使前置器稳定性达到(0.05%/℃,0.02%/年)；
5、按规范设计生产，前置器可在-50～+105℃环境下长期连续工作；
6、前置器电路采用容错设计，保证任意接线错误不会损坏；
7、前置器采用新电子技术，功耗低于12mA；
8、前置器壳体采用压铸工艺、高频插座内凹及接线端子镶嵌保护、工程塑料隔离绝缘等结构，使前置器更加坚固、安装使用更加方便；
9、**的电涡流位移传感器相频特性的测试和控制方法，使KM1100系列产品在动态特性方面处于较好水平。

应用领域：
正广泛应用于电力、石油化工、冶金等行业的汽轮机、水轮机、发电机、鼓风机、压缩机、齿轮箱等设备的位移、振动、转速、油膜厚度等参数的在线监测与故障诊断。

典型应用示意

技术指标

探头：工作温度-50～ +175°C  温漂≤0.05%/°C
前置器：工作温度-50～ +120°C  温漂≤0.05%/°C
互换性：误差≤5%
频响：0～10kHz；幅频特性1kHz处-1%、10kHz处-5%；相频特性1kHz处-1°、10kHz处-100输出特性：
1、负电压输出        供电电源：-18Vdc～ -24Vdc   功耗≤12mA(不含输出电流)
2、4～20mA电流输出   供电电源：+18Vdc～ +30Vdc   功耗≤12mA(不含输出电流)

二、 探头型号规格

CWY-DO-1100T□A-□B-□C-□D-□□E-□□F-□□K

A 探头直径选择

☆ 选择探头直径，应保证其线性量程大于被测体*大移动范围20%以上，除非被测面面积不能满足*小试件尺寸要求或安装空间限制，应该选择较大的线性,量程

B 螺纹规格选择 常用探头壳体螺纹规格

☆ 螺纹规格允许有其它选择

C 安装方式选择
 标准安装

反向安装
（方式一）通常用套筒固定于机器外

（方式二）φ50探头常用方式

电缆侧出
安装轴向空间较小时选用，通常用夹块固定

法兰安装
安装轴向空间较小时选用，用螺栓固定

☆ 除非采用机器外部安装支架安装探头或者安装空间限制，通常选择标准安装类型的探头。

D 无螺纹长选择
以10mm为单位，
*小无螺纹长0mm      0 0，
*大无螺纹长250mm    2 5，
递增量10mm           0 1

☆ 探头的无螺纹部分是为了方便安装：采用螺孔安装时,适当长度的无螺纹部分可以减少需要旋入螺孔的长度。

E 壳体长度选择
以10mm为单位，
*小壳体长度20mm   0 2 ，
*大壳体长度250mm  2 5 ，
递增量10mm        0 1

☆ 探头壳体长度取决于安装位置与被测面的距离。

F 电缆长度选择

0 5  表示： 0.5m
1 0  表示： 1.0m
5 0  表示： 5.0m
9 0  表示： 9.0m

☆  电缆长度选择应考虑被测面与前置器安装位置之间的距离。采用螺孔安装时，建议选择05(0.5m)、10(1.0m)，易于保证旋动探头时，探头电缆与探头能一起转动，不易扭断电缆，而且需选用延伸电缆，延伸电缆长度与探头总长之和为5m或9m。在机器内部安装探头，选择探头总长应保证电缆接头能处于机器外部，以防机器内部的机油污染接头。

K 铠装选择
“K”表示电缆带铠装

☆ 如果探头电缆无管道保护，建议选择铠装探头，以使探头电缆不易被损坏。

选型示例
CWY-DO-1100T08-M10×1-B-01-05-50
表示：探头直径φ8、壳体螺纹M10×1、标准安装方式、无螺纹长10mm，壳体长度50mm、电缆长度5m、不带铠装。

三、前置器型号规格
CWY - DO - 1100Q □□A -□□ B-□C

A 探头直径选择
0 5    配φ5探头；
0 8    配φ8探；
1 1    配φ11探头；

2 5    配φ25探头；
5 0    配φ50探头；

B 电缆长度选择
5 0   配5m电缆长探头；

9 0   配9m电缆长探头；

C 输出方式选择
V 负电压输出(-18Vdc～ -26Vdc供电)；
I 4～20mA电流输出(+18Vdc～ +30Vdc供电)；

☆ 前置器出厂时按40CrMo钢校准，如果被测体材料不是40CrMo钢，订货时应说明被测体材料，出厂时则按指定材料校准。

☆ 负电压输出信号与美国本特利·内华达公司BN3300、7200系列及德国PHILIPS产品兼容，4～20mA电流压输出信号便于输入计算机数据采集系统。

造型示例
CWY-DO-1100Q08-50V
表示：配φ8、5m长电缆探头，负电压输出（-18Vdc～ -26Vdc供电）。

延伸电缆选型：

CWY -DO-1100Y-□□ K

造型示例：

CWY-DO-1100Y-40K

表示：KM1100系列电涡流传感器延伸电缆，电缆长度4m、带铠装。
