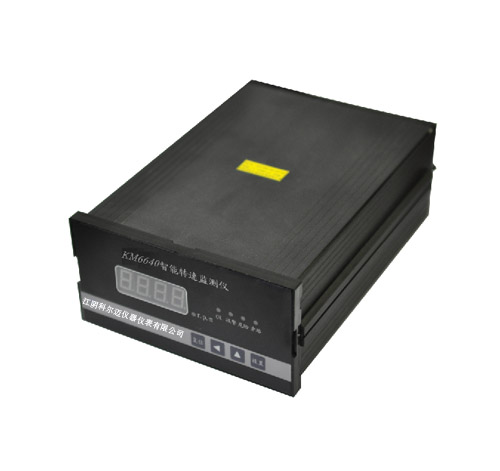

1． 主要功能
● 量程选择：
在0~99999转/分的范围内分档可选,用户在仪表选型时订制，由厂方预先设定.
● 显示功能：
转速测量值，报警值，功能信息在LED显示窗上显示。面板指示灯不同颜色的发光二极管配合仪表的测量状态发出指示。在满量程范围内，测量显示精度优于0. 1% (*大0.3%)。
● 报警功能：
用户可自己设定转速的“警戒”值和“危险”值，面板的指示灯指示“警戒”和“危险”报警，后面板端子提供继电器输出。
● 报警复位功能:
当发生报警后，报警复位分为自锁和自动复位两种方式；自锁时，报警功能始终保持，在监测情况正常后，需按“复位”键复位；自动复位时，在监测情况正常后报警功能自动解除。用户可在仪表选型时选择其中一种方式，此功能由厂方预先设定或由用户自己设定。
● 传感器电源限流保护：
使用过程中不慎发生传感器电源短路时，限流≤30mA，不会引起大火，满足监测现场的安全要求。
● 记录输出功能：
在后面板端子输出4-20mA模拟量信号，与记录输出相对应的量程范围是参
数设置功能里设定，用户可自己调整，输出端子都设计有短路保护功能。
● 传感器信号缓冲输出：
经缓冲的信号为传感器的原始信号从后面板端子排输出。
● 超速报警响应快速:
超速报警动作响应快速，响应延迟时间<50ms。
● 能配接多种转速传感器：
适用的传感器有转速传感器，转速开关，电涡流传感器等各种传感器。
● 输入信号频率范围：0.02Hz ~ 25KHz。
● 参数设置功能:
仪表的功能使用和参数都可通过面板上的按键实时设定完成，操作平稳，方便快捷。
2． 技术说明
● 频率范围：0.02Hz ~ 25KHz。
● 输入：
传感器输入 转速开关，转速传感器，电涡流传感器等各种转速传感器
输入点数 1点
输入阻抗 50KΩ
● 系统输入/输出转换精度（含传感器）：
记录输出 ±0.3%（全量程） 25℃
数码显示 ±0.1%（全量程） 25℃
● 记录输出（后面板端子）：
4-20mA（*大负载500Ω）；
● 缓冲输出（后面板端子）：
经缓冲的信号为传感器的原始信号从后面板端子排输出。
● 传感器电源输出：电涡流传感器 -24±1V，15mA，短路限流≤30mA
转速传感器 无
转速开关 +24±1V，15mA，短路限流≤20mA
● 报 警：
报警设定点 危险1点,警戒1点
继电器状态 常失电
报警继电器输出 2组继电器，各继电器均有（常闭、常开）；
触点输出容量 250VAC/7A或30VDC/10A。
报警复位 自动复位,危险自锁，须手工复位。
● 环 境：
工作温度 0 ∽ 65℃
存储温度 -30 ∽ 85℃
相对湿度 20 ∽ 95% 无冷凝
● 工作电源：165-265VAC， 47-440HZ
● 功耗：10W
● 质量：＜1.5KG
● 标准盘装台式金属机箱
3． 仪表原理说明
仪表原理框图：
4． 显示与按键说明
● 显示窗：
仪表前面板有一个显示窗，由4个或5个LED红色数码显示管组成，在仪表进行正常的监测时，显示监测值；在实现功能操作时，显示功能信息代码。
● 状态指示灯：
在仪表前面板显示窗的右边，设置有4个发光二极管，用来指示LED显示信息的性质、仪表功能和报警状态，具体如下：
OK 绿色,常亮表示仪表、传感器及与之想相连的线路工作状态正常。
报警 黄色,当转速达到报警值时,此灯常亮,报警继电器动作。此灯配合仪表的报警状态功能, 在监测正常后，自锁状态下需按复位键,灯才熄灭。 自恢复状态下,此灯自动熄灭。
停车 红色,用来指示停车状态,当转速达到报警值时,此灯常亮,报警继电器动作。此灯配合仪表的报警状态功能, 在监测正常后，自锁状态下需按复位键,灯才熄灭。自恢复状态下,此灯自动熄灭。
旁路 黄色，该灯亮表示，当报警值达到警戒或危险值，继电器不动作，反之继电器动作。具体使用方法见参数设置。
● 按键说明
在仪表进行参数设置时，依次切换不同的设置项。将所设的参数值存储到机器，然后进入下一项参数设置状态。
在仪表进行功能操作时，使数码循环左移1位；
在仪表进行功能操作时，使对应位的数码增1；
在监测状态下清除仪表对报警状态和危险的指示灯并复位继电器，在参数设置时，退出当前参数设置状态。
5． 参数设置与功能使用说明
在参数设置状态下，面板上的显示窗会显示需设置的参数类别和参数状态（参数值）。
SPA 量程 0——99999
NUT 齿数 0——60
AL 报警值 0——99999
AS 报警延时 （0——19）S
DA 危险值 0——99999
DS 危险延时 （0——19）S
PST 继电器复位方式 0 自恢复 1 自锁
参数设定键操作步骤
当按到相应的参数时，可通过下列方式修改
按 键，可循环改变需设置参数值的位数，同时相应位的数码管发出闪烁。
按 键，可使当前闪烁的数值加1，从而可以使数值从0到9循环改变。
当参数修改完成后按复位键即可。
● 感应体个数设定说明
应用本仪表进行转速测量时，涉及到以下几个参数：
Z—感应体个数（齿数）
N—转速（仪表显示值）
F—输入信号频率
N=60*F/Z
6． 系统的连接与使用
后面板接线图示：
传感器的连接：
● KM5510转速开关可由SIG、COM和POW(+24V)三端输入，传感器安装时，将传感器安装在距齿顶1-3mm左右距离，固定传感器即可。
● KM1100电涡流传感器可由SIG、COM和POW(-24V)三端输入，传感器安装时，将传感器对准齿顶，量传感器的输出电压out，为中点-10V左右，固定传感器即可。或者将传感器安装在距齿顶1.5mm左右距离，固定即可。
● KM5520转速传感器可由SIG和COM两端输入，将传感器安装在距齿顶1.5mm左右距离，固定即可。
端子排的连接：
特别 注意：1、请不要使用空白端子。
2、COM和COM不允许直接接通，否则会带来误差。
3、电涡流传感器和转速开关到仪表端子采用三芯屏蔽电缆，屏蔽电缆屏蔽可与SHLD端子相连。
4、转速传感器到仪表端子采用两芯屏蔽电缆，屏蔽电缆屏蔽层可与SHLD端子相连。
注意: 仪表端子上的地（COM）与机壳地之间绝缘电阻500VDC ≥500MΩ，允许机壳地直接与控制屏地相接。
信号传输电缆的连接
注意：1、避免信号传输电缆与控制电缆和电源电缆在一起走线。
2、把所有的电缆安装在导管中或放置在电缆架上。
3、推荐使用三芯电缆的要求如下：镀银编制电缆或扁平屏蔽铜线（芯线为软铜线）
注意：先上电，后加信号，否则可能引起意外故障报
7． 开箱与安装
打开仪表包装后,每台仪表有安装支架一副，合格证与使用手册各一份。
控制柜上仪表的安装位置及结构如下图所示：
将固定杆分别插入左右两侧安装槽内，再用安装螺杆拧紧。
