.    概述

KM1804为单机4通道IEPE信号调理器，既能为IEPE传感器提供正常工作所需的激励电源，同时对IEPE传感器输出的信号进行放大、滤波等处理。

主要特点

Ø  激励电源多档可调，以满足不同的IEPE传感器及电缆长度的要求；

Ø  可关闭激励电流，作为4通道电压放大器使用；

Ø  增益多档可调，提供不同的放大倍数，提高信噪比；

Ø  低通滤波器多档可调，可根据测试情况设置不同的截止频率；

Ø  高亮OLED显示，显示所有设置参数；

Ø  所有通道设置参数掉电保存；

Ø  体积小，重量轻，多通道结构。

2.    技术指标

2.1.  通道数：4通道

2.2.  IEPE恒流输出：OFF、4mA、10mA、20mA

2.3.  恒流输出精度：＜±1%

2.4.  恒流激励电压：+20VDC～+24VDC

2.5.  增益：×1、×10、×100mV/mV

2.6.  频率范围：0.3Hz～100kHz

2.7.  低通滤波器：300Hz、1kHz、3kHz、10kHz 、30kHz、100 kHz（-3dB±1dB） 衰减率：约-12dB/oct

2.8.  精度：＜±0.5%

2.9.  噪声：＜ 0.1mVrms

2.10.        *大输出：±8Vp

2.11.        过载指示: 输出大于|1±8Vp|时,LED亮

2.12.        输入、输出方式：BNC

2.13.        工作温度: 0～50℃

2.14.        供电方式：AC220V ±10% 50～60Hz

2.15.        外形尺寸：200mm×122mm×45mm

2.16.        重量：约1.2Kg

3.    工作原理

KM1804是为IEPE传感器提供正常工作所需的工作电源，同时将IEPE传感器输出的信号进行放大、滤波等处理，仪器主要由以下几个部分组成:

3.1.  电源部分：外部输入交流电源，经变压、整流和稳压，为整台仪器提供正常工作所需的直流电源；

3.2.  控制部分：提供整机工作的显示、按键处理以及电流、增益、滤波器的选择控制；

3.3.  恒流源部分：为IEPE传感器提供正常工作所需的电流。通过输入线直接提供给IEPE传感器。可以根据实际需要，设置不同的恒流源电流大小。当电流档设置为OFF时，无电流输出，输入端可直接接入电压信号，仪器可作为电压放大器使用；

3.4.  放大部分:通过增益选择,将输入的信号进行1倍、10倍或100倍放大处理；

3.5.  低通滤波部分：对信号进行滤波处理，将无用的高频信号滤除。本仪器的低通滤波器为二阶巴特沃斯低通滤波器，截频-3dB，衰减率约-12dB/OCT；

3.6.  过载指示部分：过载指示器监视输出放大器的过载情况，它由一个电压比较器和发光二极管组成，阀值电压约±8Vp。

4.    使用方法

4.1.    KM1804前后面板示意图

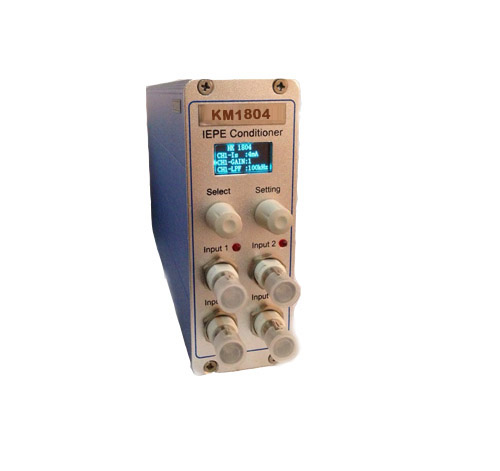

4.1.1.       前面板由显示屏、参数设置旋钮、输入端、过载指示灯四个部分组成

4.1.1.1. 显示屏：显示当前通道的电流、增益、滤波器的档位；

4.1.1.2. 参数设置旋钮：调节各通道电流、增益、滤波器的档位；

4.1.1.3. 输入端：4个BNC分别对应通道1—4的输入信号。输入端可直接配接IEPE传感器。本机采用2线制方式，IEPE传感器的供电电流和信号输出共用一根输出电缆线；

4.1.1.4. 过载指示灯：只有保证信号不过载的情况下，方可进行正常测试工作。

4.1.2.       后面板由信号输出端、电源开关、电源插座三个部分组成

4.1.2.1. 信号输出端：4个BNC分别对应通道1—4的输出信号；

4.1.2.2. 电源开关：控制整个仪器的电源通断；

4.1.2.3. 电源插座：为外接交流220V 50HZ的交流电源插座。

4.2.    操作使用说明

4.2.1.       开机前检查：可靠连接输入、输出、电源等连接线；

4.2.2.       开机：打开电源开关，仪器将自动恢复上次关机前所设置的参数，并进行设置，整机进入正常工作状态。此时可以对相应参数进行重新设置和调整；

4.2.3.       显示屏界面：下图显示的是CH1的当前参数

图一：显示屏界面

CH1-Is：为恒流源电流值，可选择OFF、4mA、10 mA、20mA，恒流源的大小需根据外部传感器的需要选择。选择OFF时，仪器不提供恒流源，此时仪器可作为电压放大器使用；

CH1-GAIN：放大倍数，可选择1倍、10倍、100倍，在信号输出不过载的前提下，尽量选择大的放大倍数，以提高信噪比；

CH1-LPF：低通滤波器截止频率，可选择300Hz、1kHz、3kHz、10kHz 、30 kHz、100 kHz，根据输入信号的频率进行选择，将无用的高频信号进行滤波处理；

通道选择： 按下  旋钮， 可选择需要设置或显示的通道，通道号将循环切换CH1-CH2-CH3-CH4，同时显示相应通道的当前设置参数，图一显示的是CH1；

选择需要设置的参数：左旋或右旋旋钮，箭头将会上下移动，指示需要设置的参数，图一中指示需要设置的参数为恒流源电流值；

设置参数：左旋或右旋旋钮，可选择当前设置参数的档位，图一中通过该旋钮可设置恒流源电流值。

5.    附件

5.1.        使用说明书      1本

5.2.        合格证   1份

5.3.        输入线（低噪声电缆线一头M5、一头BNC）4根

5.4.        输出线（双头BNC电缆）        4根

5.5.        电源线        1根
