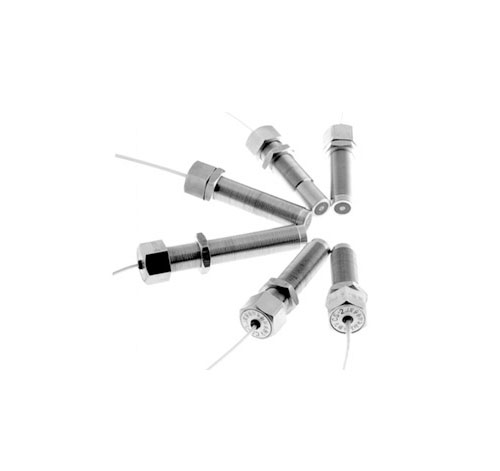

KM5530正反转转速传感器

KM5530正反转转速传感器安装于测速端盖上,感应导磁体上凸起的齿或是凹下的槽,相应的给出高低电平,用于检测轮轴的转速、线速度,通过计算处理也可得到被测体的加速度。该传感器具备良好的低频和高频特性。低频可至0Hz,可用于旋转机械的零转速测量,由于传感器可给出两路具有一定相位差的转速信号,因此可进行正反转判别。

在线咨询全国热线
13037606966

KM5530正反转转速传感器安装于测速端盖上,感应导磁体上凸起的齿或是凹下的槽,相应的给出高低电平,用于检测轮轴的转速、线速度,通过计算处理也可得到被测体的加速度。该传感器具备良好的低频和高频特性。低频可至0Hz,可用于旋转机械的零转速测量,由于传感器可给出两路具有一定相位差的转速信号,因此可进行正反转判别;高频可高至20KHz, 可满足绝大部分工业领域的高转速测量要求。传感器与被测齿轮不接触,无磨损,安装方便,输出波形是占空比约为50%左右的方波。双通道转速传感器具有测速范围宽,温度适应范围宽,抗振性强的特点。

二:技术参数

1.传感器安装

● 被测感应体为导磁体,上有齿或凹槽。

建议:测速齿轮 模数≥1.7,材料为导磁低碳钢

注:非标齿或槽与平整面宽度不等将导致波形占宽比的变化。

● 安装间隙:0.5~3mm,典型值为1.5mm

注:取决于被测件的振动情况

2.传感器输出特性

● 频响特性:0~10kHz

● 输出通道数:双通道

● 输出波形:方波,上升、下降沿时间  12μs±40%

● 输出幅度:高电平:Ub-(1.8V±40%),低电平:<2.2V

● 脉冲占空比:50%±25%

●  相位差:90±30°(第一通道超前)

注:取决于安装方式,旋转件的旋转方向,本参数适用于本说明书图四举例的安装方式。

● 负载能力: ±20mA (最大)

● 输出阻抗:<47Ω

3.工作环境要求

● 工作电源:Ub=5~24V

● 功耗电流:≤35mA

● 工作温度:-40℃~125℃(头部)

●  耐振性能:振动(10Hz~2KHz)30g,冲击100g

4.电气特性

● 电源极性保护:有

● 输出短路保护:有

● 绝缘强度:500V 50Hz,1min(通道与外壳)

 5.外接电缆及连接

●  外附导线:4×0.5mm2 屏蔽电缆, 标准线长为3.0米(可以按用户要求延长)

●  传感器外配电缆输出定义如下图所示:

线色

引出线定义

电源+

电源-

绿

通道A输出

通道B输出

外层

屏蔽层

具体选型详情致电本公司。
