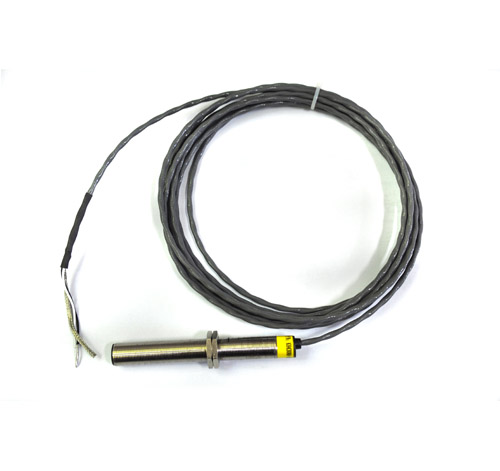

KM5520磁敏转速传感器

由于安装使用方便，通用性好，已被广泛应用于各种领域。尤其在低速或超低速非接触检测中，有着其它传感器无法达到的特点,这一特点填补了国内空白磁电传感器测速范围50-5000Hz。(检测距离只有0.5mm；接近开关无法检测小模齿)；在中高速非接触检测中，可直接替代霍尔开关。

技术参数：

1.发讯频率：0-10kHz

2.供电电源：DC9V-36V(DC)

3.负载电阻：≥1.0kΩ

4.检测距离：0.5-4.0mm （A3钢、电工钢）

5.齿轮模数：m≥1

齿轮材料：A3钢、电工钢120℃

6.输出信号：

波形：矩形波（方波）

幅值：近电源电压

7.环境条件：

温度：-40℃～120°C

相对湿度：≤85%

8.安装螺纹：M16×1.5（或定制）

9.壳体长度：60mm（定制）　

具体选型可致电本公司。

该转速传感器具有如下特点：
●  灵敏度高 高可靠性 寿命长 触发距离远

●  信号触发为铁（软）磁材料

●  可实现远距离输送 抗电磁干扰能力强

●  良好的抗冲击性和抗震性

尺寸图

注：①齿轮尺寸参数：齿轮外径：99.3mm；齿数：60；模数：1.57  (以上尺寸只是其中一例，模数在0.5至2均可。)

②安装传感器时使尾部红色LED与引出线根部连线与齿轮平面相垂直。

③传感器引出线分别为：红色为电源线;蓝色为地线;黄色为信号输出线。
