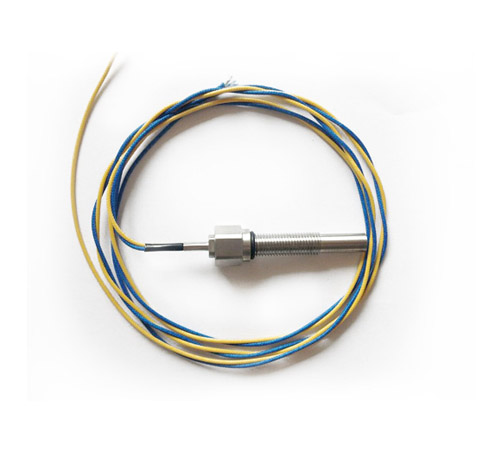

KM5511涡轮增压器转速传感器

KM5511转速传感器转为涡轮增压器而设计，采用磁电原理，非接触测量设备转速，对导磁材料感应。传感器采用航空材料，可长期工作在高温高压环境，内部采用具有磁补偿技术，高温高速灵敏度衰减比较小。输出采用直接出线耐高温屏蔽电缆，是高温旋转设备转速测量优先选择。

技术说明

●触发器为导磁体，齿或键槽。

议：测速齿轮模数≥2，材料为导磁碳钢。

●不适于零转速测量。

●探头工作温度：  -20～240℃

●电缆工作温度：  -40～600℃

●安装间隙：  0.3～2mm

●输出波形：  近似正弦波（≥50r/min时）

●输出幅值：  50r/min时≥300ｍｖ 传感器铁芯和被测齿轮齿顶间隙　δ＝0.5～1.2mm

　 被测齿轮模数　m = 2

   齿轮  Z = 60

   材料  电工钢

　 信号幅值大小，与线速度成正比，与铁芯和齿顶间隙的大小成反比。

● *高转速＞100000rpm

传感器选型：

注：传感器采用1.5米矿物绝缘屏蔽电缆，耐高温但不防水防介质，安装时建议离开热源后转接普通屏蔽电缆。

KM5511-A□□□-B□□□-C□□-D□□

无螺纹长度A□□□

注：传感器外壳*小长度不低于60mm

010:10mm

060:60mm

螺纹长度B□□□

010:10mm

060:60mm

螺纹规格C□□

01：M12×1

02：M12×1.5

03：M16×1

04：特殊规格，在合同中文字注明
