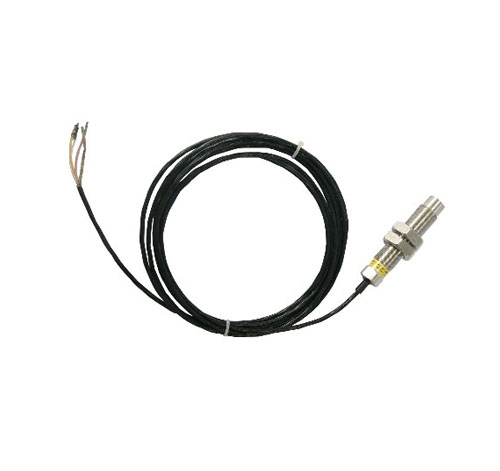

KM5510磁电转速传感器

KM5510转速传感器将转角位移转换为交流电压信号，非接触便能测量各种导磁材料如：齿轮、带孔（或槽）圆盘（或轴）、叶轮等的转速。
  磁电式传感器内装永久磁钢，当磁芯端面近处有转动的导磁齿轮、带孔（或槽）圆盘（或轴）等时，由于磁路中磁阻的变化，传感器内线圈即能感应输出相应的交流电压信号，输出近似正弦波电信号传感器具有：体积小、结实可靠、寿命长、不需电源和润滑油等优点，与一般二次仪表均可配用。

技术说明

●被测应体为导磁体，上有齿或凹槽。

建议：测速齿轮模数≥2，  材料为导磁低碳钢。

●不适于零转速测量。

●工作温度：  -30～80℃或-20～200℃（高温型）

●安装间隙：  0.3～2mm

●输出波形：  近似正弦波（≥50r/min时）

●输出幅值：    50r/min时≥300ｍｖ 传感器铁芯和被测齿轮齿顶间隙　δ＝0.5～1.2mm

　 被测齿轮模数　m = 2

        齿轮  Z = 60

        材料  电工钢

　 信号幅值大小，与转速成正比，与铁芯和齿顶间隙的大小成反比。

●外形尺寸：外径M16×1　; M18×1.5总长80mm，超长需定做。

具体选型详情致电本公司。
